Q347F鍛鋼固定球閥產品介紹：
設計特點與執行標準：
1、設計、制造 按API 6 D；
2、結構長度按ANSI BI6.10；
3、連接法蘭：ANSI BI6.5MSS-SP44；
4、閥門檢查和試驗按API STD.598；
5、承插端符合ASME B16.11；
6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1
主要的設計特點有：全徑/縮徑；90度定位和帶鎖結構；特殊形式的“Y”頭手柄；防火和防靜電設計,一對相向的蝶形彈簧；防吹出閥桿；閥桿中部雙重密封結構；螺栓、螺紋墊片密封閥蓋
閥門的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，它是現代藝術造型中，技術性與藝術性兩者有機的結合。
Q347F鍛鋼固定球閥產品結構及用途
三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

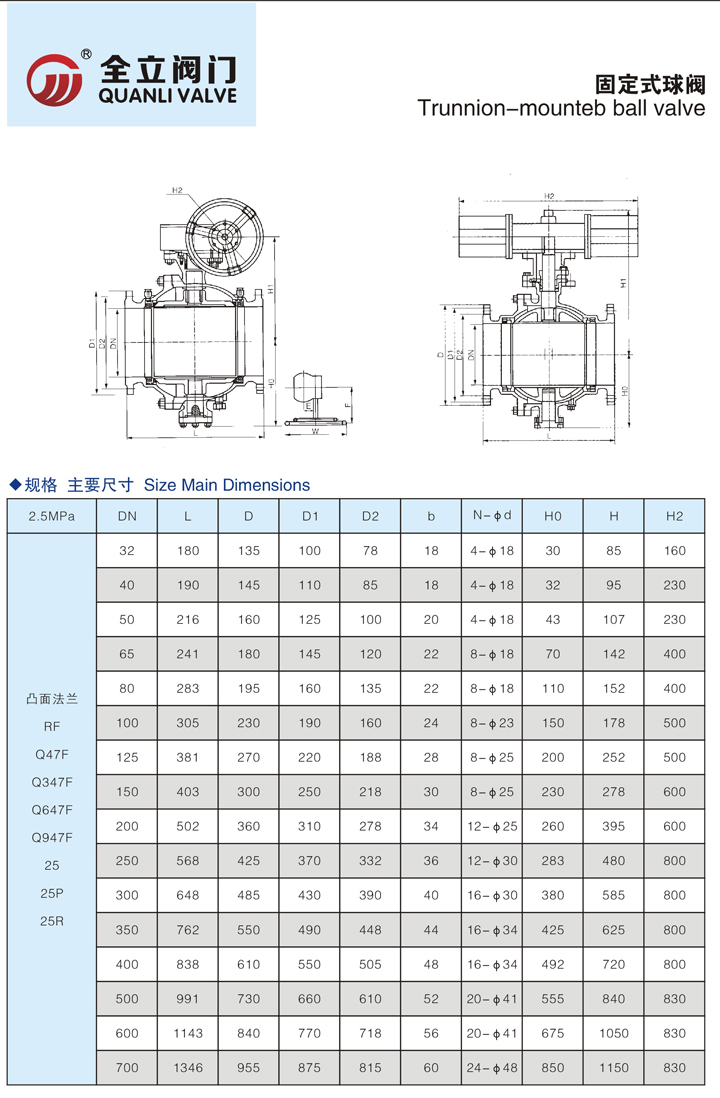

Q347F鍛鋼固定球閥主要性能規范
試驗壓力（Mpa) | 公稱壓力（Mpa) | 壓力級（Class) | |||||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
氣密試驗 | 0.5-0.7 | ||||||||||||
工作溫度 | PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ | ||||||||||||
適用介質 | C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） | ||||||||||||
零件名稱 | 材料 | |||
材料代號 | Ｃ | Ｌ | Ｐ | Ｒ |
閥體 閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
閥座密封面 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
填料 | Ｖ型PTFE、柔性石墨 | |||
1、設計、制造：GB/T 12237-1989
2、結構長度: GB/T 12221-1989
3、連接法蘭:JB/T 79.1-1994
4、閥門檢查和試壓標準： GB/T 13927-1992
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.tanhuang8.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
