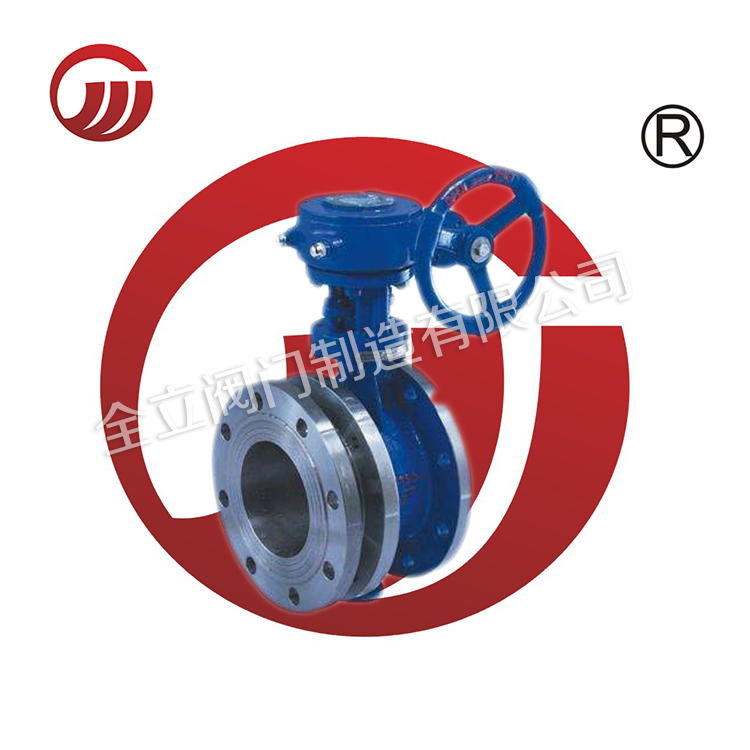

伸縮蝶閥
當前位置：首頁 > 伸縮蝶閥
SD341PTFE襯氟蝶閥
DG341PTFE,DG341F4,DG341F46
【產品概述】
聚四氟乙烯襯里蝶閥，采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可做快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板和閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸是非常方便，閥們不需要拆離管道即可完成。
【應用范圍】
產品廣泛適用于各種工業領域管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性的介質的場合，如：硫酸、氫氟酸、磷酸、氯氣、王水等具有強腐蝕性的介質。
【技術參數】
連接形式：對夾式、法蘭式連接。
適用溫度：-80~200℃ .
驅動裝置：手柄、渦輪傳動、電動、氣動。
【執行標準】
結構標準：GB/T12221-1989,GBT15188.2-1994,GB/T9113.1-2000
法蘭標準：GB/T9113.1-2000,JB/T79-1994
檢驗標準：JB/T9092-1999
【型號列表】
SD341F SDT341F SDD341F - 10C/10P/10R/10Z 6C/6P/6R/6Z
SD341F4 SDT341F4 SDD341F4
SD341F46 SDT341F46 SDD341F46
【主要技術參數】
| 公稱通徑 DN | 50～3000mm | 公稱壓力 | 0.1～4.0Mpa |
| 適用溫度 | -50～200 | 傳動方式 | 手支、蝸輪、氣動、電動 |
| 適用介質 | 水、蒸氣、酸、堿、油品等 | ||
【性能范圍】
| 制造標準 | GB12238-89 | 尺寸標準 | GB/T17241.6-98 |
| 結構長度 | GB12221-89 | 檢驗標準 | GB/T13927-92 |
【主要零件材料】
| 閥體 | 閥板 | 閥座 | 閥桿 | 填料 |
| HT200 WCB 1Cr18Ni9Ti | HT200 WCB 1Cr18Ni9Ti | 丁腈橡膠 乙丙橡膠 氟橡膠 | 45 2Cr13 1Cr18Ni9Ti | 柔性石墨 |
【主要連接尺寸及重量參數】
| 規格 | D1 | D2 | D | Lmax | Lmin | H1 | H2 | Z-?d |
| 100 | 180 | 155 | 215 | 216 | 174 | 110 | 170 | 8-?18 |
| 125 | 210 | 185 | 245 | 232 | 186 | 123 | 185 | 8-?18 |
| 150 | 240 | 210 | 280 | 239 | 194 | 140 | 210 | 8-?23 |
| 200 | 295 | 265 | 335 | 264 | 214 | 170 | 238 | 8-?23 |
| 250 | 350 | 320 | 390 | 296 | 235 | 195 | 270 | 12-?23 |
| 300 | 400 | 368 | 440 | 300 | 250 | 222 | 300 | 12-?23 |
| 350 | 460 | 428 | 500 | 320 | 270 | 252 | 330 | 16-?23 |
| 400 | 515 | 482 | 565 | 332 | 282 | 285 | 368 | 16-?25 |
| 450 | 565 | 532 | 615 | 355 | 305 | 310 | 402 | 20-?25 |
| 500 | 620 | 585 | 670 | 365 | 315 | 337 | 438 | 20-?25 |
| 600 | 725 | 685 | 780 | 420 | 370 | 393 | 490 | 20-?30 |
| 700 | 840 | 800 | 895 | 446 | 396 | 450 | 558 | 24-?30 |
| 800 | 950 | 905 | 1010 | 476 | 426 | 515 | 625 | 24-?34 |
| 900 | 1050 | 1005 | 1110 | 506 | 456 | 560 | 685 | 28-?34 |
| 1000 | 1160 | 1115 | 1220 | 516 | 466 | 610 | 750 | 28-?34 |
| 1200 | 1380 | 1325 | 145 | 560 | 510 | 725 | 880 | 32-?41 |
| 1400 | 1590 | 1525 | 1675 | 590 | 540 | 840 | 987 | 36-?48 |
| 1600 | 1820 | 1750 | 1915 | 630 | 585 | 960 | 1158 | 40-?54 |
| 1800 | 2020 | 1950 | 2115 | 680 | 630 | 1060 | 1258 | 44-?54 |
| 2000 | 2230 | 2160 | 2325 | 730 | 680 | 1165 | 1365 | 48-?54 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.tanhuang8.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
