鍛鋼截止閥

當前位置：首頁 > 鍛鋼截止閥

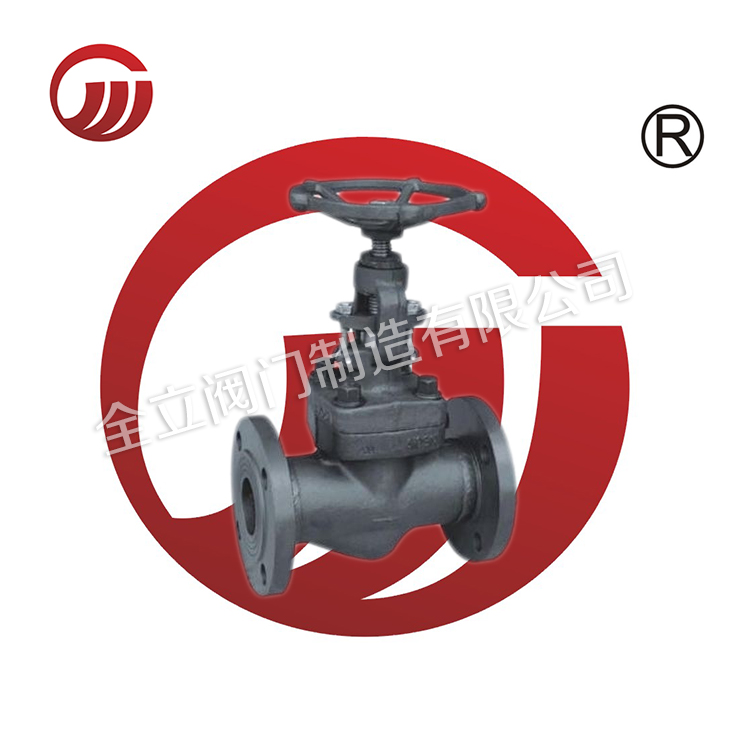

鍛鋼法蘭截止閥 J41H J41Y

發布日期：[2017-03-14]    點擊數： 鍛鋼法蘭截止閥 J41H J41Y

鍛鋼法蘭截止閥簡述
鍛鋼法蘭截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
鍛鋼法蘭截止閥相關執行標準

  • 結構：B.B或W.B；OS&Y

  • 墊片：不銹鋼+柔性石墨

  • 法蘭連接

  • 整體閥座

  • 設計和制造：GB/T1224;GB/T1228;GB/T12235

  • 法蘭尺寸：JB/T82.1-82.4-94

  • 結構長度：JB/T96-95

  • 實驗和檢驗：API598

  • 主體材質：A105,LF2,F5,F11,F22,F304,F304L,F316,F316L

鍛鋼法蘭截止閥結構解剖圖


鍛鋼法蘭截止閥150Lb~600Lb

標準材質明細表


  • 序號

零件名稱CS to ASTM

AS to ASTM

SS to ASTM

Type A105Type F22Type F304(L)Type F316(L)
1閥體A105A182 F22A182 F304(L)A182 F316(L)
2墊片Corrugated SS+graphiteSS+PTFE
3螺栓A193 B7A193 B16A193 B8A193 B8M
4圓柱銷A276 420A276 304
5填料壓套A276 410A182 F304(L)A182 F316(L)
6活節螺栓A193 B7A193 B16A193 B8A193 B8M
7螺母A194 2HA194 4A194 8A194 8M
8閥桿螺母A276 410
9螺母A194 2HA194 4A194 8A194 8M
10銘牌SS
11手輪A197
12填料壓板A216 WCBA351 CF8
13填料Flexible GraphitePTFE
14閥蓋A105A276 304A182 F304(L)A182 F316(L)
15閥桿A182 F6A182 F304A182 F304(L)A182 F316(L)
16閥瓣A276 420A276 304A276 304(L)A276 316(L)
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度-29℃～425℃-29℃～550℃-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量

NPS1/2"3/4"1"11/4"11/2"2"
L(RF)
L1(BW)		150Lb108117127140165203
300Lb152178203216229267
600Lb165190216229241292
H(開)150Lb～300Lb166171207240258330
600Lb171207240258330380
W100100125160160180
重量150LbRF4.56.99.813.519.528.0
BW2.33.67.88.212.015.0
300LbRF4.87.711.016.821.232.6
BW2.84.08.59.212.616.8
600LbRF5.67.812.517.023.538.8
BW3.44.79.210.513.318.9




鍛鋼法蘭端截止閥900Lb~1500Lb

標準材質明細表


  • 序號

零件名稱CS to ASTM

AS to ASTM

SS to ASTM

Type A105Type F22Type F304(L)Type F316(L)
1閥體A105A182 F22A182 F304(L)A182 F316(L)
2墊片Corrugated SS+graphiteSS+PTFE
3

螺栓

A193 B7A193 B16A193 B8A193 B8M
4

銷釘

A276 420A276 304
5

填料壓套

A276 410A182 F304(L)A182 F316(L)
6

活節螺栓

A193 B7A193 B16A193 B8A193 B8M
7

螺母

A194 2HA194 4A194 8A194 8M
8

閥桿螺母

A276 410
9

螺母

A194 2HA194 4A194 8A194 8M
10

銘牌

SS
11

手輪

A197
12

填料壓板

A216 WCBA351 CF8
13

填料

柔性石墨PTFE
14

閥蓋

A105A276 304A182 F304(L)A182 F316(L)
15

閥桿

A182 F6A182 F304A182 F304(L)A182 F316(L)
16

閥瓣

A276 420A276 304A276 304(L)A276 316(L)

適用介質

水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度-29℃～425℃-29℃～550℃-29℃～180℃

注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量

NPS1/2"3/4"1"11/4"11/2"2"
L(RTJ)900Lb～1500Lb216229254279305371
H(BW)900Lb～1500Lb216229254279305368
H(開)207207240258330355
W125125160160180200
柔性石墨RTJ8.013.217.419.024.531.0
BW5.210.014.615.820.527.8



全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.tanhuang8.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
